Preprufe® 300R / 160R előre felhelyezhető vízszigetelő lemezek
A Preprufe® 160R és 300R egyedülálló, több rétegű vízszigetelő membránok, amelyek a friss szerkezeti betonnal szerves kötést alkotnak, teljes mértékben kizárva a víz, pára és gázok áthatolását. A beépítés a szerkezet készítése előtt történik, így a vízszigetelés nem a betonhoz tapad, hanem annak részévé válik.
Advanced Bond Technology™ révén a Preprufe® membrán:
- Megakadályozza a vízvándorlást minden irányban
- Talajsüllyedés esetén is szilárdan a vasbetonhoz tapad
- Kiváló vegyszerállóságot biztosít (ellenáll sóknak, savaknak, olajszármazékoknak)
- Gazdaságos megoldás: nincs szükség védőrétegre, simított aljzatra vagy szigetelést tartó falra
A 160R típust vékonyabb (≤50 cm) lemezekhez és függőleges falszigeteléshez ajánljuk, míg a 300R a nagyobb teherbírást igénylő, vastagabb szerkezetekhez (≥50 cm) ideális választás.
Előre elhelyezhető, teljes felületen tapadó egyrétegű vízszigetelő membrán, amely a friss betonhoz speciális kémiai és mechanikai úton is köt - ezáltal megszünteti a vízvándorlás lehetőségét akár 70 m vízoszlopnyomás mellett is!
Alkalmazások
A Preprufe® 160R és 300R vízszigetelő membránokat föld alatti vasbeton szerkezetek tartós, teljes felületű vízszigetelésére fejlesztették ki. A membrán betonozás előtt kerül felhelyezésre, és az utólag ráöntött friss beton szerkezetével tartós kémiai kötést létesít. Ez a technológia kizárja a víz oldalirányú mozgását a szigetelő réteg és a szerkezet között, még repedések vagy mozgások esetén is.
Tipikus alkalmazási területek:
- Alaplemezek és függőleges pincefalak
- Mélygarázsok, liftaknák, földalatti közműaknák
- Visszatölthető szerkezetek
- Kéregfalas (előregyártott zsaluzat nélküli) rendszerek
Előnyök
- Teljes felületi kötés a betonhoz – nem jön létre vízréteg a membrán és a szerkezet között, ezzel kizárva a vízvándorlást.
- Adhéziósan kötődik a betonhoz – az egyetlen olyan technológia, amely bizonyítottan képes ellenállni a vízvándorlásnak.
- Sokoldalú – alkalmazható alaplemezek alatt és egyoldalú zsaluzat rendszerek esetén.
- Adhéziósan kötődik a betonhoz – az egyetlen olyan technológia, amely bizonyítottan képes ellenállni a vízvándorlásnak.
- Könnyűsúlyú, flexibilis – könnyű a kezelése és a beépítése nem igényel külön sarokelemeket.
- Nincs tompaillesztés – minden illesztés öntapadó vagy Preprufe® Tape-pel átlapolt, növelve a szivárgás elleni védelmet.
- Víz- és gázzárás – a rendszer védelmet nyújt nemcsak víz, hanem különféle gázok (pl. metán, radon) ellen is.
- Inaktív – nem támadják meg a talajvíz szennyező anyagai, a szennyvíz vagy a ciklikus nedves / száraz igénybevétel.
- A szerkezethez szilárdan rögzül - talajsüllyedés esetén is.
- Sima felületű membrán – a helyszíni szennyeződések könnyen eltávolíthatók.
- Vegyszerállósága kiváló - megvédi a szerkezetet a sók és a szulfátok, valamint az olajszármazékok támadásától.
- Kiváló mechanikai ellenállás – ellenáll a helyszíni kivitelezési terheléseknek és az építési környezetnek.
- Hidegen alkalmazható – nem igényel hőkezelést vagy nyílt lángot, biztonságos munkavégzést tesz lehetővé.
- Tartós rendszer – a betonhoz való kötés hosszú távú teljesítményt biztosít, nincs szükség hátsó oldali hozzáférésre.
- Rugalmas kialakítás – alkalmas bonyolult alaprajzok, áttörések és részletképzések vízzáró szigetelésére is.

Leírás
A Preprufe® vízszigetelő lemezek több rétegből állnak:
- tartalmaznak egy robusztus HDPE réteget,
- egy könnyen aktiválódó nyomásérzékeny réteget
- és egy időjárási ártalmak ellen védelmet nyújtó réteget.
Az Advanced Bond Technology™ lehetővé teszi, hogy a Preprufe® 300R & 160R membránok az érintkező friss szerkezeti betonnal egy egyedi, szerves kötést alkotnak, egyaránt megakadályozva a merőleges és az oldalirányú vízvándorlást, miközben egy robusztus akadályt biztosítanak a víz, a pára és a gázok ellen - mindezt 70 méter vízoszlopnyomás mellett!

Egyszerű tervezés, beépítés


Megfelelő aljzatok:
Nem igényel gondosan simított felületet, a membránt fogadó aljzatnak csupán teherbírónak kell lennie, hogy betonozáskor legyen megfelelő ellentartás.
Vízszintes felületeken a szigetelőlemezeket közvetlenül a választott aljzatra fektetik, felhajtással egy ideiglenes zsaluzatra az alaplemez magasságáig. Ahol szükséges hőszigetelő tábla elhelyezése, az mindig a szigetelőlemezek alá kerüljön. Az időjárásvédő fólia eltávolítása után közvetlenül a szigetelőlemezen történik a betonacél szerelése. A szigetelőlemezek egyik esetben sem igényelnek védelmet, sőt, tilos bármilyen védőréteg közbeiktatása. A Preprufe® a rá-, illetve melléöntött friss betonhoz tapad adhéziós kötéssel és megakadályozza mindenfajta nedvesség átjutását a szerkezeten: a szerkezet körüli vízvándorlás veszélye kizárt.


Teherbíró aljzatok:
Jól tömörített homokfeltöltés vagy szerelőbeton .
A Költségvetésben elmaradó tételek:
1./ Vízszintes felületen:
- földkiemelés + aljzatbeton
- simított fogadó felület
- védőbeton, egyéb szigetelés védelem
(sőt: TILOS bármilyen védőréteg közbeiktatása !)
2./ Függőleges felületen:
- szigetelést tartó fal, simított fogadó felület
- résfal, cölöpfalak és meglévő régi csatlakozó felületek (foghíj) síkba hozása előtt betonnal, simítással (önmagában drágább, mint a teljes szigetelés költsége!!
Függőleges felületeken a meglévő falra vagy zsaluzatra történő mechanikus rögzítése és az időjárásvédő fólia eltávolítása után közvetlenül a szigetelőlemez mellett történik a betonacélszerelés.

Kétoldali zsaluzattal készült vasbeton falak esetén a rendszer eleme a Preprufe 800 PA, melynek alkalmazásával a rendszer teljes és tartós védelmet nyújt a víz, vegyi anyagok és gázok ellen!

A nagyoktól (kórházak, középületek, stb) egészen a kicsi projektekig (társasház, családi ház) használható



Kiszerelés | |||
Preprufe® | 300R | 160R | Tape LT* vagy HC* |
Vastagság (névleges) (mm) | 1.2 | 0.8 | 0.7 |
Hordozófólia vastagsága (mm) | 0.8+0.05 | 0.4+0.04 | |
Tekercsméret (m) | 1.2 x 30 | 1.2 x 35 | 0.1 x 15 |
Tekercs felület (m2) | 36 | 42 | 1.5 |
Tekercs súlya (kg) | 50 | 42 | 2 |
Minimum átlapolás (mm) | 75 | 75 | 75 |
*LT alacsony hőmérsékleten történő használatot jelent - 4°C-tól +30°C-ig *HC magas hőmérsékleten történő használatot jelent +10 °C-tól +40°C-ig | |||
Kiegészítő termékek: | |||
Bituthene® LM | 5.7 literes csomag | ||
Adcor® 500S | 6 x 5 m tekercsek |
Jellemző tulajdonságok | 300R | 160R |
Tapadás betonhoz (N/mm) ASTM D 903 mód. | 2.88 | 2.88 |
Átlapolás nyírószilárdsága (N/mm) EN 12317-2 | 9.52 | 9.52 |
Hidrosztatikai nyomással szembeni ellenállás (m) ASTM D 5385 mód. | > 70 | > 70 |
Rugalmasság alacsony hőmérsékleten és repedésáthidalás (vizsgálat -26°C-on, 0.75 - 3.25 mm repedéstágasság, 100 ciklus) ASTM D 836 mód. | Sértetlen marad - Megfelel | Sértetlen marad - Megfelel |
Pontnyomásállóság (N) ASTM E154 | 990 | 445 |
Vízgőzáteresztő képesség mértéke (g /m2/24 óra) BBA Laboratóriumok BS 3177:1959 (1995) (75% RH / 25°C) | 0 vízhatlan | 0 vízhatlan |
Metán áteresztőképesség (ml / m2.nap.atm) Megjegyzés 1. | 44.1 | 60.81 |
Radon diffúziós tényező (m2 / s) | 7.7x10-12 | 5.7x10-12 |
Megjegyzés 1.: A BRE Report 212 angol szabvány által ajánlott minimum standard jellemző érték: 360 ml /m2 / nap. |
Tulajdonság | Nyilatkozat szerinti értékek (melyek megfelelnek az EN 13967 szabványnak) | Vizsgálati módszer | |
Preprufe® | 160R | 300R | |
Vízzárás folyékony vízre (60 kPa értéken) | Megfelel | Megfelel | EN 1928 |
Ütésállóság (Alu-tábla) (mm) | ≥ 250 | ≥ 400 | EN 12691 |
Ellenállás beszakításra (szegszár) erősítetlen lemezek (N) | ≥ 300 | ≥ 450 | EN 12310-1 |
Átlapolás szakító-szilárdsága (N/50mm) | ≥ 480 | ≥ 850 | EN 12317-2 |
Páraáteresztő képesség (µ=sD/d) | 950.000 ± 30% | 950.000 ± 30% | EN 1931 B módszer |
Vízállóság tartóssága öregedés / károsodás ellenében (60 kPa értéken) | Megfelel | Megfelel | EN 1296 EN 1928 B módszer |
Vízállóság tartóssága vegyi anyagok ellenében (60 kPa értéken) | Megfelel | Megfelel | EN 1847 B módszer EN 1928 B módszer |
Összeférhetőség bitumennel | Megfelel | Megfelel | EN 1548 |
Statikus terheléssel szembeni ellenállás (kg) | ≥ 20 - Megfelel | ≥ 20 - Megfelel | EN 12730 |
Szakítószilárdsági tulajdonságok – erősítetlen lemezek (N/50mm) | Hossz ≥ 60 Kereszt ≥ 60 | Hossz ≥ 110 Kereszt ≥ 120 | EN 12311-2 A módszer |
Szakítószilárdsági tulajdonságok – erősítetlen lemezek (Megnyúlás %) | Hossz ≥ 4.5 Kereszt ≥ 4 | Hossz ≥ 4.5 Kereszt ≥ 4 | EN 12311-2 A módszer |
Reakció tűzre (Osztály; vizsgálati kondíciók) | E | E | EN 13501-1 |
A termékhez kapcsolódó letöltések

Részletes termékismertető
810.15 KB

Tervezési segédlet
4.32 MB

Biztonsági adatlap (160R)
190.22 KB

Biztonsági adatlap (300R)
189.16 KB

Beépítési útmutató
2.85 MB

Mintarajzok
248.53 KB

PREPRUFE rendszer, PREPRUFE-BITUTHENE rendszer Mintarajzok
255.67 KB

GCP rendszerek Preprufe Plus 250 800PA
511.59 KB
Referenciák - projektek
Családi ház alaplemez - Balaton
Magyar Zene Háza
Mélygarázs Budapest - 3 szinten
Néprajzi Múzeum
OMRRK
Paks Judo Központ
PREPRUFE betonacéllal
PREPRUFE beépítések a nagyvilágban
PREPRUFE Bp., Földalatti Bemutatóterem
PREPRUFE Siófok - Vízparti Hotel
SOTE képek 202011
Társasház Csillaghegy
Nyíregyháza Samsung 2023
METRO 4 Budapest, Móricz Zsigmond körtér
Referencia dokumentumok

GCP vízszigetelések - magyarországi referenciák
323.30 KB

GCP vízszigetelések kereskedelmi épületekben
1.08 MB

GCP vízszigetelések művészeti és oktatási intézményekben
881.77 KB

GCP vízszigetelések sportlétesítményekben
1.28 MB

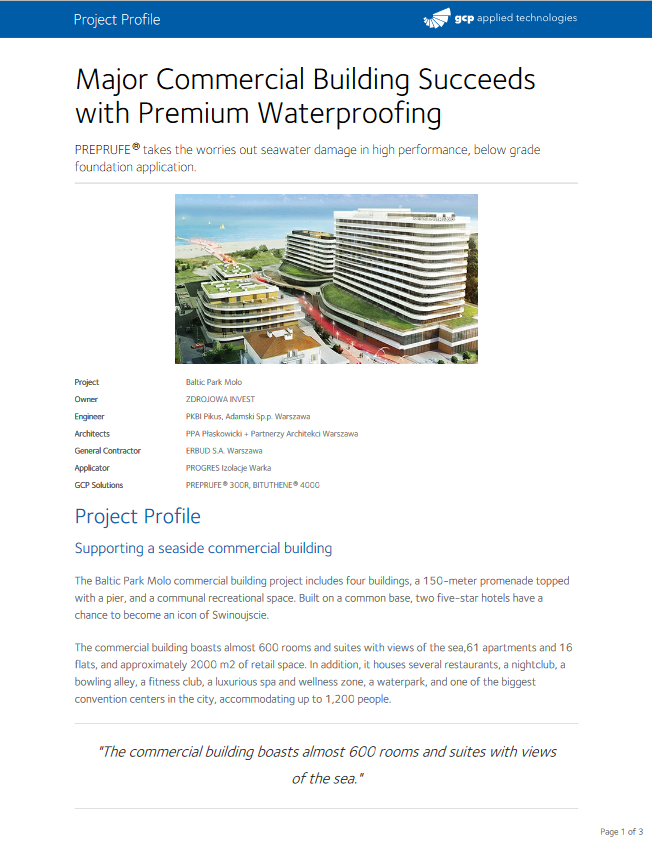

GCP vízszigetelések - nemzetközi referenciák
